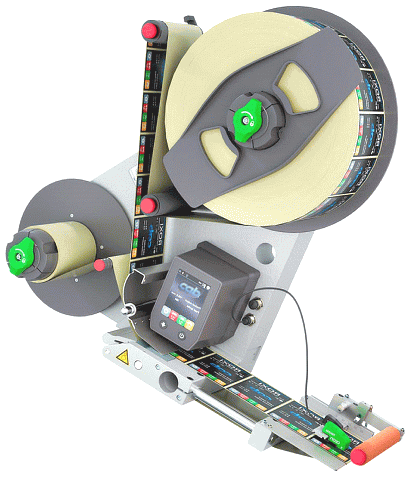

Automatická
etiketovací hlava ROXI od firmy Cab. Umožňuje jednoduché nalepování předem natištěných etiket na předměty
rychlostí až 30m/ min. Etiketovací hlava umožňuje plně
kontrolovat proces lepení etiket. Ovládací panel je vybaven barevným dotykovým grafickým
3.5" LCD displejem, ovládáním etiketovací hlavy je obdobné
jako na chytrém telefonu s přímým přístupem k jednotlivým položkám menu.
Etiketovací
hlava ROXI pro automatické nalepování etiket na obaly i výrobky.
Etikety lze etiketovací hlavou nalepit pouze na stejně vysoké předměty. Etiketa
je na odlepovací hraně etiketovací hlavy odlepena z podkladového
materiálu a pomocí přítlačného aplikačního válečku přilepena na pohybující se předmět.
Etiketovací
hlava ROXI má modulární konstrukci umožňující značnou variabilitu
výsledné sestavy etiketovače. Součástí etiketovací hlavy ROXI je
bohaté specielní příslušenství.
Rychlost podkladového materiálu etiket
během nalepování etiket etiketovací hlavou ROXI může dosahovat
maximální rychlosti až 30 m/ min.
Celý cyklus nalepení etikety může
být optimalizovaný během zkušebního provozu z ovládacího panelu
etiketovací hlavy. Stav etiketovací hlavy je průběžně zobrazován na
barevném dotykovém LCD displeji včetně počtu nalepených etiket.
Pro kontrolu celého procesu polepení a synchronizaci s výrobní linkou je
etiketovací hlava ROXI vybavena PLC rozhraním. Toto rozhraní poskytuje veškeré potřebné
informace o stavu hlavy a umožňuje řídit zahájení a průběh nalepení etikety na polepovaný předmět.
Z ovládacího panelu
etiketovací hlavy ROXI lze zvolit rychlost etiketování a nastavit požadovanou
polohu etikety pro nalepení.
Video s ukázkou funkce etiketovací hlavy ROXI
Jednotlivé
typy etiketovací hlav ROXI se dodávají v následujících provedení podle
maximální rychlosti pásu etiket:
až do 30 m/min s mechanickým odvíječem a
mechanickým navíječem
Jednotlivé typy
etiketovacích hlav od sebe liší různou povolenou maximální šířkou
etiket a orientací mechaniky:
ROXI 60L -
etiketovací hlava pro etikety maximální šíře 56 mm, orientace
mechaniky levá
ROXI 60R
- etiketovací hlava pro etikety maximální šíře 56 mm, orientace
mechaniky pravá
ROXI 120L
- etiketovací hlava pro etikety maximální šíře 116 mm, orientace
mechaniky levá
ROXI 120R
- etiketovací hlava pro etikety maximální šíře 116 mm, orientace
mechaniky pravá
ROXI 180L
- etiketovací hlava pro etikety maximální šíře 176 mm, orientace
mechaniky levá
ROXI 180R
- etiketovací hlava pro etikety maximální šíře 176 mm, orientace
mechaniky pravá
Význačné vlastnosti:
Etiketovací hlava poháněná servo motorem.
Předtištěné etikety mohou být přesně aplikovány na výrobky
nebo obaly.
Intuitivní ovládání je obdobné
jako na chytrém telefonu.
Rozhraní WLAN
Volitelná maximální šířka
pásu etiket od 60 mm do 180 mm
Návin role etiket
až 310

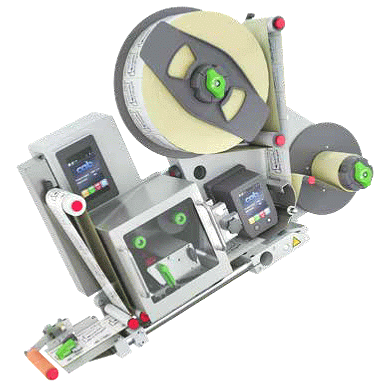

Tiskový modul SPX zajišťující regulaci posuvu pásu etiket
a jeho potisk, zabudovaný v minimální instalační hloubce 85 mm za
hranou pro vedení materiálu pro etiketovací hlavy ROXI a IXOR+
Technické parametry odpovídají tiskovým modulům PX
Q. K dispozici od 2. čtvrtletí 2026 Viz samostatný informační
leták tiskových modulů SPX.

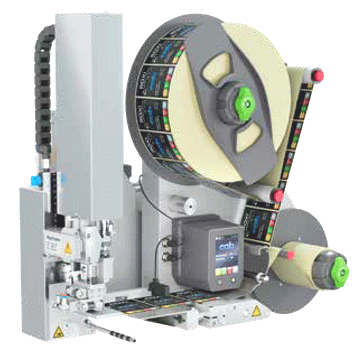

Pokud je potřeba označovat předměty, které nejsou
na pásu a tedy v pohybu, lze použít aplikátory Hermes HQ pro
označování předmětů v klidu ve spojení s etiketovací hlavou ROXI.
Technické parametry vycházejí z vlastností aplikátorů řady HQ.
Viz samostatný informační leták.
Typ
ROXI 60
ROXI 120
ROXI 180
Maximální rychlost posuvu pásu etiket
až 30 m/ min. s mechanickým
odvíječem a mechanickým navíječem
Režim nalepení etikety
Automatický
Orientace mechaniky
levá/ pravá
Montáž
vertikální / horizontální
Tlačítka
ON / OFF a FEED
Displej
dotykový
barevný LCD 3.5" QVGA (54x70 mm)
Signalizace stavu
Varování před konce pásu etiket, Konec pásu
etiket, Přerušený podkladový papír pásu etiket, Napnutí pásu
etiket, Teplota, Napětí
Rozhraní
Digital I/O, Analogový (0 - 10V/
0 - 24V) pro parametry rychlost, start, stop, WLAN, Periférní (pro USB výstražné
světlo a aplikátor), pro koncový senzor pásu etiket, pro spouštěcí
senzor, pro synchronizaci rychlosti, RS232/ RS485 a volitelná rozhraní
Ethernet M12 a Profibus DP V1, ProfiNet, DeviceNet, Ethernet/ IP, Modbus,
EtherCat
Všechna rozhraní mají galvanické oddělení od vnitřních obvodů
etiketovací hlavy.
Materiál
Role etiket z termo papíru, normálního papíru,
plastové materiály PET, PE, PP, PVC
Tloušťka materiálu
0,055 - 1 mm
Šířka etiket
10 - 56 mm
10 - 116 mm
10 - 176 mm
Šířka pásu etiket
15 - 60 mm
15 - 120 mm
15 - 180 mm
Výška etiket
10 - 6000 mm
Maximální návin role etiket
mechanický odvíječ 310 mm
Průměr středu role etiket
76 mm
Hmotnost role etiket
maximálně 12 kg
Maximální návin role podkladového papíru
mechanický navíječ 210 mm
Průměr středu role podkladového papíru
76 mm
Senzor polohy etiket CEON
(Indukční využívající keramický snímač)
Nastavitelný 9 - 30 mm od okraje pásu etiket
Nastavitelný 9 - 60 mm od okraje pásu etiket
Nastavitelný 9 - 90 mm od okraje pásu etiket
Senzor polohy etiket
GAB 500-1
(Optický průsvitový snínač)
Nastavitelný 7,5 - 17,5 mm od okraje pásu
etiket
Senzor polohy etiket
GAB 500-2
(Optický průsvitový snínač)
RSS - kanál
