Programovatelný logistický terminál CPT-520 pro sběr dat

Pouze pro informaci tato řada terminálů se již nevyrábí !!!

CPT 520Stacionární programovatelný terminál CPT-520 od firmy CipherLab je ideální pro docházkové systémy a sledování výroby v průmyslových podnicích. Zajistí spolehlivé nasnímání dat včetně označení datem a časem nasnímání a spolehlivý přenos nasnímaných dat do řídícího systému. Na displeji lze zobrazovat i informace z firemní databáze na základě sejmutých dat.

Terminál je dodáván volitelně s více typy snímačů:

štěrbinový snímač karet s čárovým kódem (visible)

štěrbinový snímač karet s čárovým kódem (infra red)

štěrbinový snímač magnetických karet (volitelně stopa 1/ 2/ 3/ 1 a 2/ 2 a 3)

Terminál CPT-520 je vybaven velkým podsvětleným LCD grafickým displejem (128 x 64 nebo 240 x 64 bodů) 8x20 znaků. Má zabudovaný interní hodinový a kalendářní čip zálohovaný záložní baterií. Je vybaven klávesnicí (30 kláves včetně 8 funčních kláves). Má dva vstupy pro bezdekodérové snímače čárového kódu nebo snímače magnetických karet s rozhraním TTL. Jeden universální vstup/ výstup RS232 pro připojení externích zařízení (snímač čárového kódu, tiskárna atd.). Jeden vstup pro připojení externí klávesnice typu PS/2. Dva vstupy/ výstupy s rozhraním RS232/ RS485/ proudová smyčka 20mA pro připojení k PC a k propojení terminálů do sítě RS485 (až 99 terminálů). Dále má optickou a zvukovou signalizaci. Zásuvka pro připojení sluchátek v hlučném prostředí. Čtyři digitální vstupy/ výstupy galvanicky oddělené optoizolátorem. Volitelně lze do terminálu nainstalovat i rozhraní Ethernet TCP/ IP

Terminál CPT-520 je vybaven 16-bitovým procesorem, 512Kb paměti Flash pro program a 128Kb až 2Mb paměti SRAM pro data zálohované akumulátovou baterií.

Funkce terminálu zajištěna i při výpadku síťového napájení. Při výpadku napájení z rozvodné síťě terminál automaticky přechází na interní záložní zdroj.

K terminálu CPT-520 je k dispozici standardní soubor vývojových nástrojů (programovací jazyk "C" a Basic)



 Volitelné příslušenství

Vývojové prostředí: překladače jazyka "C" a Basic

Význačné vlastnosti

Napájení - externí síťový adapter/ záložní provozní akumulátor 8,4 V/ 1200 nebo 1800 mAh..
8 řádkový LCD grafickým displej (podsvětlený), (128 x 64 nebo 240 x 64 bodů) 8x20 znaků
programovatelná optická a zvuková signalizace
odolná gumová klávesnice
zabudovaný snímač karet s čárovým kódem nebo magnetických karet nebo bezdotykových proximity karet
paměť 512 Kb pro program a 128 Kb až 2 Mb SRAM pro data

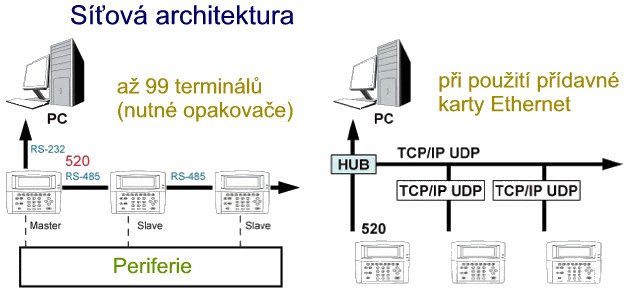

až 99 terminálů lze propojit do sítě RS485, maximální délka sítě je cca 1,2 km, bez opakovače signálu lze propojit až 32 terminálů.
podporovaná rozhraní na terminálu TTL, RS232, RS485, proudová smyčka 20 mA, vstup externí klávesnice, digitální vstup/ výstup, s přídavnou kartou rozhraní Ethernet TPC/ IP
Komunikační program

 Technická specifikace terminálu CPT-520


Stažení originálního
informačního letáku
Terminálu CPT-520 (1 MB .pdf)*


* K prohlížení souborů
ve formátu pdf je vyžadován
prohlížeč Adobe Acrobat Reader
